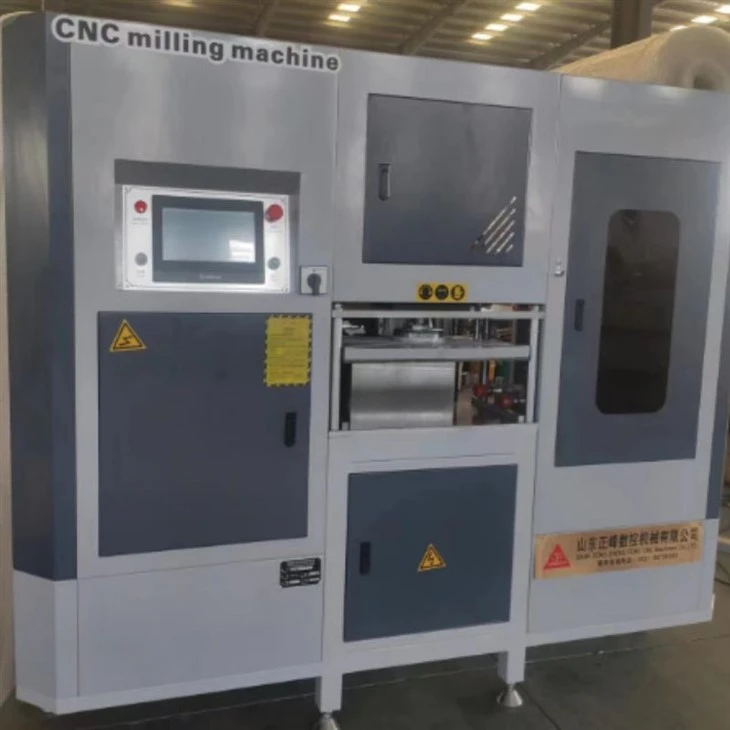

Alyuminiy tugaydi motam
Lxds-cnc -3+1
Mahsulot profili
Tenon va alyuminiy eshigi va deraza liftli profillarning so'nggi tenonini va shodligini ko'rib chiqish va shodlik qilish uchun mos. U uch o'qning sonli boshqaruv tizimi, dasturlash, yuqori moslik, yuqori moslik, yanada samaraliroq va ishonchli.
Eshikni yuqoriga va vertikal burilishni va vertikal aylanmalarning turli xil kesishmalarini hisobga olgan holda, eshigining yuqoriga va egilish operatsiyalarini hisobga olgan holda, tegirmon motorini va vertikal aylanishini belgilang, shundan va qirqish operatsiyasini belgilab, yorug 'aylanishi va pastga tushish uchun motoring dvigatelini o'rnating.
Vertikal sirpanish ko'zoyka burchagi sozlanishi va undan foydalanish darajasi kengroq. Jilmakchi motorli motorli avtomatik CNC servozi tomonidan boshqariladi, qo'lda sozlanmasdan nazorat qilinadi, oldindan belgilangan dasturni tanlab tez va oson qayta ishlash mumkin va turli bo'limlarning profillarini doimiy ravishda qayta ishlashi mumkin.
Dastur o'lchamini avtomatik qayta ishlash, saqlash. Profil o'lchamini kiritish bir martalik qayta foydalanish.
Uskuna Konfiguratsiyasi: Shindle motorli: yuqori tezlikda motorli motivli miltillash;
Guide Tilmalar: x, y, z o'qi barcha aniq aniq chiziqli hidli relegatlarni qabul qiladi; Tilling Cutter: Olmos Kaster Watch Axis Drive: import qilingan yuqori aniqlikdagi taglik va pionli drayver; Z, y o'qi haydovchi: Qabul qilingan yuqori aniqlik vintli haydovchi; Drayv tizimi: to'liq raqamli Ac cho'tkasiz servro tizimi; Spray sovutish tizimi: Ishlov berish dasturlari bilan ishlatilishi mumkin; boshqaruv qutisi: Boshqarish oynasi: Elektr komponentlari, PLC, boshqaruv tizimi Barcha tovar konfiguratsiyasi; Qabul qilingan taglik va pione taomni qabul qilish, barqaror.
Texnik parametrlar
|
Quvvatlantirish manbai |
380V / 50hz |
X o'qlarni sozlash |
0 ~ 850mm |
|
Motor kuchi |
3KW |
Y o'qi sozlash |
0 ~ 100mm |
|
Servo kuchi |
0. 75 kVt * 3 |
Z-o'qni sozlash |
0 ~ 400mm |
|
Jami mashinasi |
6KW |
Froding The |
F 300 x FM 30 mm |
|
Motor tezligi |
3000r / min |
Froding The |
5mm |
|
Ishlaydigan havo |
{0}}} ~ 0.8 MPa |
Yigirma balandligi |
110 mm |
|
Havoni iste'mol qilish |
20L / min |
Yassi novdali tenon |
50mm |
|
Ishlamoq |
Pnevmatik komponentlar: - |
Vertikal chuqurlik |
90mm |
|
Skameyka hajmi |
500 mm * 320mm |
Stol bosishi mumkin |
170 mm (ko'tarilishi mumkin) |
|
Mashinaning og'irligi |
1100 kg |
Mashina hajmi |
2100 × 2000 × 1800mm |
Komponent brendi
|
Ishlab chiqarish raqami |
Ism |
Brend |
|
1 |
Sonli Nazorat tizimi |
Thanh |
|
2 |
Servo motor |
Ayvon |
|
3 |
Drayver |
Thanh Saen |
|
4 |
Tezlik qisqartirgich |
Ayvon |
|
7 |
Temirchi |
HUQING, Tayvan |
|
8 |
Vintli novda |
birga namlash |
|
9 |
Past kuchlanish Maishiy texnika |
Chol |
|
10 |
Tsilindr |
Huatong |
|
11 |
Solenoid valfi |
Tetik |
